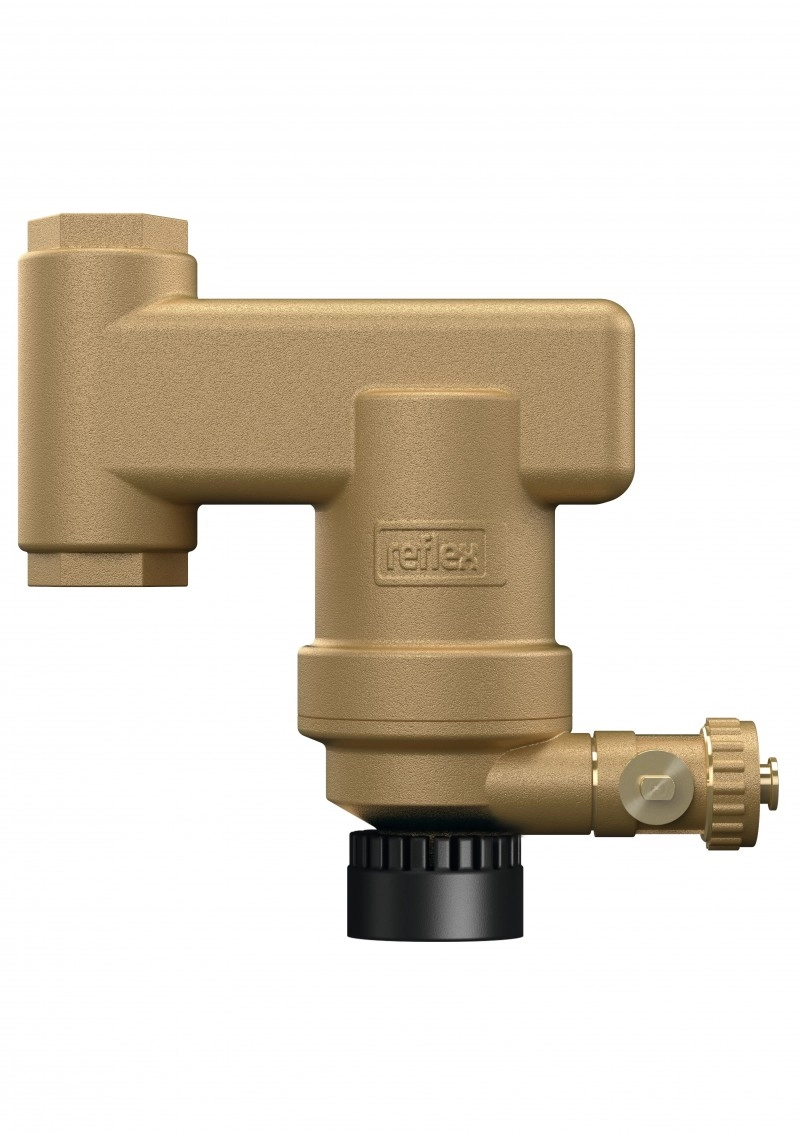

Filtru anti-magnetita si anti-namol, Reflex Exdirt D 3/4" VM pentru protectie centrale termice cu magnet neodymium detasabil cu montaj vertical din alama.

Filtru anti-magnetita si anti-namol Reflex Exdirt D 3/4" VM cu magnet neodymium detasabil

Reflex Exdirt D 3/4" VM este un filtru anti-magnetita si separator de murdarie si namol, realizat din alama si destinat montajului vertical. Sistemul Exferro Easy Clip foloseste un magnet permanent din neodymium presat izostatic pentru separarea particulelor feroase din apa, iar separatorul Exdirt retine impuritatile mecanice din fluxul de agent termic prin separare gravitationala.

Separarea particulelor feroase cu Exferro Easy Clip

Exferro Easy Clip permite detasarea si reatasarea capsulei magnetice pe carcasa exterioara a separatorului printr-o procedura simpla si sigura. Capsula contine un magnet permanent din neodymium presat izostatic si este montata intr-un manson din plastic, care se fixeaza prin clipsare pe nervura circulara exterioara din partea inferioara a separatorului.

Campul magnetic al capsulei retine particulele feromagnetice in interiorul separatorului, in aceeasi zona in care impuritatile mecanice se depun gravitational.

Separarea murdariei si namolului din agentul termic

Separatorul Exdirt din alama asigura retinerea particulelor de impuritati mecanice de minimum 5,0 µm din fluxul de agent termic prin separare gravitationala. Camera de destindere are o arie transversala mai mare decat aria de conectare, ceea ce determina scaderea proportionala a vitezei fluidului.

In corpul separatorului este utilizata o insertie tubulara din sarma, care contribuie la reducerea vitezei impuritatilor mecanice si sustine depunerea gravitationala a acestora in camera inferioara. Insertia contribuie si la reducerea turbulentelor de curgere a lichidului.

Impuritatile mecanice si particulele feromagnetice colectate pot fi eliminate periodic din camera inferioara prin purjare, fara intreruperi operationale ale sistemului.

Date tehnice Reflex Exdirt D 3/4" VM

• Tip: D 3/4" VM
• Material carcasa: alama
• Pozitie de instalare: vertical
• Varianta de conectare: filet
• Conexiune sistem: IG 3/4"
• Conexiune de golire: IG 3/4"
• Presiune maxima operationala: 10 bar
• Temperatura maxima operationala: 110°C
• Debit volumic maxim admisibil: 1,25 m³/h
• Kvs: 10,7 m³/h
• Lungime: 84 mm
• Inaltime, inclusiv Easy Clip: 144 mm
• Diametru: 63 mm
• Masa: 1,8 kg

De ce sa alegi Reflex Exdirt D 3/4" VM

Reflex Exdirt D 3/4" VM combina separarea particulelor feromagnetice cu retinerea gravitationala a impuritatilor mecanice. Constructia din alama, magnetul neodymium detasabil Exferro Easy Clip, montajul vertical si posibilitatea eliminarii periodice a impuritatilor prin purjare definesc configuratia acestui filtru anti-magnetita si anti-namol.
